- 产品描述
- 规格配置

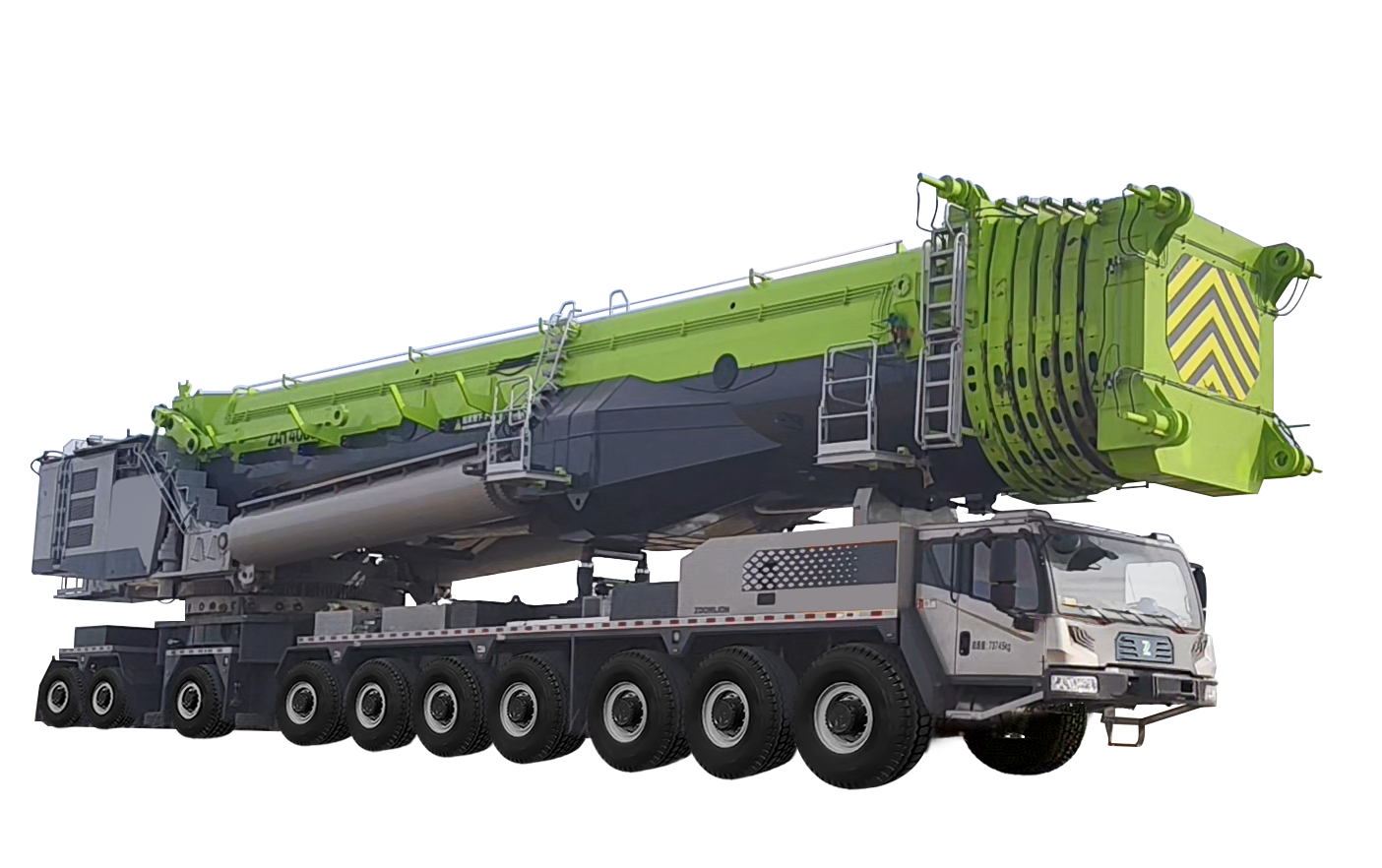

· 全面覆盖10.0MW风机整体吊装
· 满足190m高度7.0MW风电整体吊载
· 3米宽度10桥底盘，长度仅22.5m，可上高速行驶
· 带全臂整车高度6m，重心低，通过性好、重载行驶更安全
· 6+2驱动，带主臂重载爬坡度超20%
· 160m风电安装工况无需辅吊可自主起臂
· 单卷扬双马达：190米工况仅30分钟
· 1.4m大距离变位配重，可减少2辆运输板车，更经济高效；
· 160m风电安装工况大转场仅需22辆板车托运；
|
工作性能参数 |
**大额定总起重量 |
t |
4000 |
名义工况 |
|
基本臂**大起重力矩 |
t.m |
8000 |
正后方 |
|
|
**长主臂+**长风电臂**大起重力矩 |
t.m |
6300 |
|
|
|
基本臂**大起升高度 |
m |
19.5 |
|
|
|
主臂**大起升高度 |
m |
95 |
|
|
|
风电臂**大起升高度 |
m |
206 |
|
|
|
工作速度 |
主卷扬单绳**大速度 |
m/min |
120 |
|
|
起重臂起臂时间 |
s |
360 |
|
|
|
起重臂伸出时间（7 节） |
min |
30 |
|
|
|
回转速度 |
r/min |
0 - 0.7 |
|
|
|
行驶参数 |
**高行驶速度 |
km/h |
70 |
|
|
**大爬坡度 |
% |
45% |
非液驱 |
|
|
**小转弯直径 |
m |
≤38 |
|
|
|
**小离地间隙 |
mm |
383 |
|
|
|
尾气排放限值 |
国Ⅵ |
|
||
|
接近角 |
° |
24 |
|
|
|
离去角 |
° |
38 |
|
|
|
质量参数 |
行驶状态自重（总质量） |
kg |
73745 |
公告状态 |
|
整车整备质量 |
kg |
73615 |
公告状态 |
|
|
单桥轴荷 |
kg |
6300/8465 |
公告状态 |
|
|
尺寸参数 |
外形尺寸(长×宽×高) |
mm |
22500×3000×3307 |
公告状态 |
|
支腿横向距离 |
m |
16 |
|
|
|
支腿纵向距离 |
m |
16 |
|
|
|
配重尾部回转半径 |
m |
13.3/14.6 |
|
|
|
7 节主臂长 |
m |
19.8- 95.4 |
|
|
|
主臂仰角 |
° |
-0.6 - 87 |
|
|
|
风电臂长 |
m |
51~111 |
|
|
|
其他 |
超起装置 |
Y 型超起 |
|
|
|
主臂伸缩形式 |
双侧销单缸插销 |
|
||
|
变幅方式 |
双缸变幅 |
|
||
